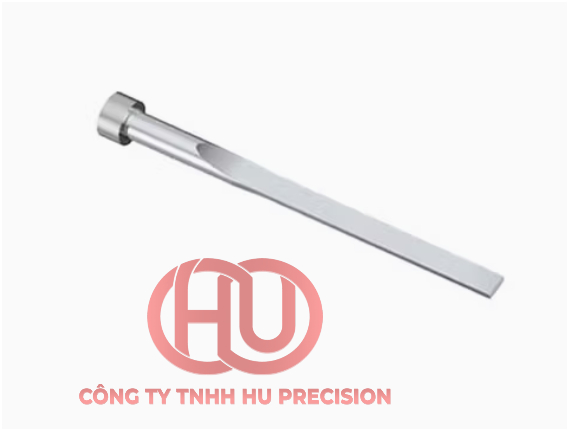

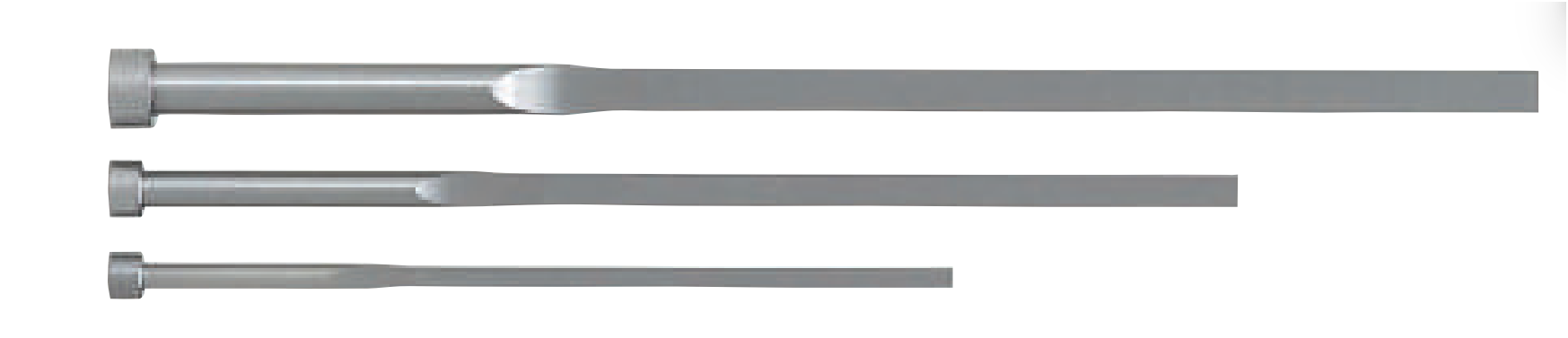

Rectangular pin (chốt chữ nhật) trong khuôn ép nhựa có một số công dụng rất đặc trưng so với pin tròn
1. Chống xoay (anti-rotation)
Do tiết diện hình chữ nhật, pin không thể tự xoay như pin tròn → giữ đúng hướng của chi tiết khi đẩy ra.
👉 Rất quan trọng với các sản phẩm có hình dạng bất đối xứng hoặc có gân, rãnh định hướng.
2. Đẩy các vùng khó (rãnh, góc, cạnh dài)
Rectangular pin phù hợp để:
- Đẩy rãnh dài, khe hẹp
- Đẩy mép hoặc cạnh sản phẩm
- Đẩy các vùng mà pin tròn không tiếp xúc đủ diện tích
→ Giúp lực phân bố đều hơn, tránh biến dạng.
3. Tăng diện tích tiếp xúc
So với pin tròn cùng kích thước chiều rộng:
- Pin chữ nhật có diện tích tiếp xúc lớn hơn
- → Giảm áp lực cục bộ
- → Hạn chế in dấu trên bề mặt sản phẩm
4. Định vị và giữ ổn định sản phẩm khi đẩy
Trong một số thiết kế, rectangular pin vừa:
- Đẩy sản phẩm
- Vừa đóng vai trò định vị tạm thời
5. Thay thế blade ejector (trong một số trường hợp)
Khi không cần quá mỏng như blade ejector, rectangular pin là giải pháp:
- Dễ gia công hơn
- Bền hơn (ít gãy hơn blade)
So sánh nhanh:
- Ejector pin (tròn): dùng phổ biến, dễ chế tạo, nhưng dễ xoay
- Rectangular pin: chống xoay, đẩy tốt vùng dài/rãnh
- Blade ejector: rất mỏng, dùng cho khe cực nhỏ nhưng dễ gãy
